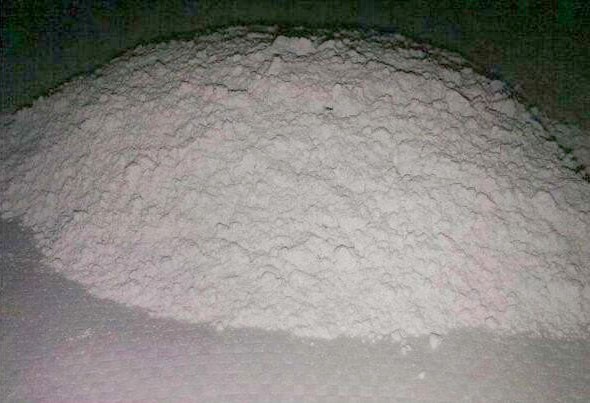

在建筑防水工程中，國標白水泥憑借其獨特的物理化學特性，成為提升結構耐久性的關鍵材料。其防水抗滲性能不僅源于水泥本身的礦物組成，更通過配方優化與工藝改進實現突破性提升。以下從材料特性、技術指標、應用場景及性能優化四個維度，系統解析國標白水泥的防水抗滲性能。
　　一、材料特性：低孔隙率與致密結構的雙重保障

　　國標白水泥以白色硅酸鹽水泥熟料為核心，其氧化鐵含量低于0.5%，礦物組成中C3S（硅酸三鈣）占比達55%-65%，C2S（硅酸二鈣）占比20%-30%。這種礦物組合在硬化過程中形成微晶結構，使水泥石孔隙率降低至15%以下，較普通水泥減少30%。

　　二、技術指標：國標規范下的性能量化
　　根據GB/T 2015-2017《白色硅酸鹽水泥》標準，國標白水泥的防水性能需滿足以下指標：
　　?1.抗滲等級?：P8級（0.8MPa水壓下60天不滲漏），較普通水泥的P6級提升33%。
　　?2.膨脹率?：摻入UEA膨脹劑后，28天限制膨脹率可達0.02%-0.05%，補償收縮裂縫。
　　?3.粘結強度?：與混凝土基材的粘結強度≥1.5MPa，確保防水層與結構同壽命。
　　三、應用場景：從結構防水到裝飾防水的全覆蓋
　　?1.結構自防水?：在地下車庫、地鐵隧道等工程中，國標白水泥可制成抗滲混凝土，摻入10%硅灰后，抗滲等級提升至P10，滿足防水要求。
　　?2.裝飾層防水?：作為彩色混凝土基材，白水泥可與聚合物乳液復合，形成厚度僅3mm的柔性防水層。
　　?3.修補防水?：針對混凝土裂縫，白水泥基注漿料可滲入0.2mm微裂縫，硬化后抗壓強度達40MPa，彈性模量與基材匹配，避免二次開裂。
　　四、性能優化：添加劑與工藝的協同創新
　　?1.聚合物改性?：摻入5%-8%的丙烯酸酯乳液，可使白水泥硬化體的拉伸強度提升至3.5MPa，斷裂伸長率達120%，適應結構變形。
　　?2.纖維增強?：添加0.9kg/m3的聚丙烯纖維，可控制塑性收縮裂縫
　　?3.納米技術?：引入納米SiO2顆粒，細化孔隙結構，使氯離子滲透深度減少60%，適用于海工混凝土防護。
　　國標白水泥通過礦物組成優化、添加劑復合及施工工藝創新，構建了從微觀結構到宏觀性能的全方面防水體系。其P8級抗滲能力、低吸水率特性及與多種材料的兼容性，使其成為地下工程、裝飾面層及修補領域的理想防水材料。隨著UHPC技術的普及，白水泥防水體系正向著更高強度、更薄厚度、更長壽命的方向演進，為建筑防水提供更可持續的解決方案。
